Коробка модуля передачи MPO / MTP содержит компоненты оптического кабеля с прямым разветвлением на 12/24 сердечника MPO / MTP (один конец оптического кабеля предварительно оконцован разъемом MPO / MTP, а другой конец - обычными одножильными разъемами, такими как как SC, LC, st). Передняя панель оборудована переходниками SC, LC, st и другими, а задняя панель - переходником MPO / MTP.
Особенности
● Подключите 1 12-жильный MPO (вилка) к дуплексному разъему LC.
● Передняя панель оснащена дуплексным адаптером LC, а задняя панель - адаптером MPO.
● Коробка 1U с высокой плотностью размещения поддерживает 12 коммутационных модулей, максимальная поддержка составляет 144 ядра LC.
● Модульная коробка принимает универсальную полярность, подключи и работай.
● Модульная коробка имеет легкий интегрированный пластиковый корпус, который может эффективно защитить оптоволоконные компоненты в коробке.
● Идентификация номера порта и маркировка последовательности линий могут эффективно идентифицировать оптоволоконный тракт и облегчать установку и обслуживание.
● Применяется метод быстрой установки без винтовой разборки с учетом прочного зажима и удобного извлечения.
● Преобразование ответвления 12-жильного 24-жильного разъема MPO / MTP в дуплексный разъем LC;
● Соединение с низкими потерями, легкость в использовании для больших характеристик передачи оптического волокна;
● Передняя панель оснащена адаптером LC, а задняя панель - адаптером MPO / MTP;
● Конструкция корпуса является научной, с использованием инженерных пластмасс и материалов из алюминиевого сплава, покрыта электростатическим напылением, красивый и простой внешний вид, проста в использовании;
● Все порты помечены на передней панели, что позволяет легко их идентифицировать и искать.
Применение продукта:
● Инфраструктура дата-центра;
● Сеть хранения данных;
● Новый протокол 40g / 100gps;
● Корпоративная сетевая кабельная система.
Технические параметры:
Проект | Параметр | |
Коннектор | MPO | LC |
Рабочая температура | -40°C ~ +80°C | |
Температура хранения | -40°C ~ +85°C | |
Вносимая потеря | SM: ≤0,35 дБ (типичное значение); ≤ 0,75 дБ (стандартное значение), MM: ≤ 0,50 дБ (стандартное значение), ≤0,35 дБ (типичное значение); | SM: ≤ 0,2 дБ; MM: ≤ 0,2 дБ; |
Обратные потери | SM: ≥60 дБ; ММ: ≥35 дБ; | SM: ≥60 дБ; ММ: ≥35 дБ; |
Торец МПО | Мужчина: с булавкой; женский: без штифта | |
Количество ядер | 8、12& 24 芯 | |
Другой концевой соединитель | MPO-мама, MPO-папа, FC, SC, ST, MU, LC, E2000 | |
Волоконный режим | Одномодовый, многорежимный (50, 62,5, OM2, OM3, OM4) | |
Тип волокна | Фасцикулярная, зональная и голая полоса | |
Кроме того, блок передачи MPO / MTP может быть разработан для размещения нескольких компонентов оптического кабеля с прямым разветвлением MPO / MTP. Например, количество портов на одной коробке модуля передачи MPO / MTP может быть больше 144. Коробка модуля передачи MPO / MTP реализует модульную безопасную передачу между MPO / MTP и разъемами SC, LC, St. Он обеспечивает быструю, надежную, высокопроизводительную и эффективную схему перехода от многожильного оптического волокна к портам SC, LC, st и другим оптическим волокнам.

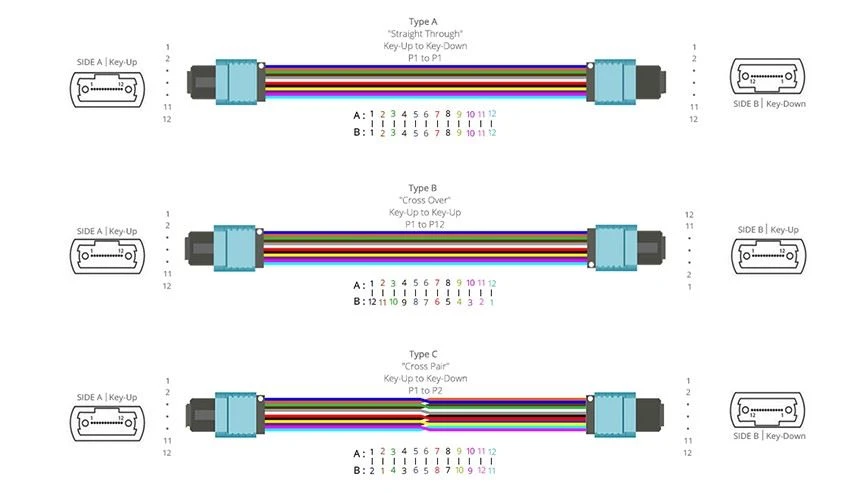

Стандарт TIA / eia568-b.1-7 определяет три режима подключения a, B и C, чтобы гарантировать постоянство полярности последовательного дуплексного волокна. Стандарт также определяет тип коробки модуля преобразования, содержащей дуплексный адаптер MPO / MTP в типичной конфигурации системы. В зависимости от конфигурации проводки, коробка модуля преобразования может быть оснащена адаптером «ключ вверх» (тип A) или «ключ вверх», ключ вверх (тип b). Единственная разница между типом A и типом B заключается в том, что направление доступа разъема перемычки разветвления MPO / MTP внутри коробки передаточного модуля отличается от направления доступа внешнего разъема перемычки MPO / MTP. В режиме a используется режим прямой проводки и адаптер типа MPO / MTP (соединение режимов «ключ вверх» и «ключ вниз»). В режиме B используется режим перекрестного подключения и адаптер типа B (соединение режимов «ключ вверх» и «ключ-вверх»).
На рынке большинство коробок для модулей передачи MPO / MTP используют конфигурацию по умолчанию типа A, поскольку этот режим подключения проще использовать для проводки, он подходит для одномодовой и многорежимной передачи и поддерживает расширение сети. Кроме того, поскольку конфигурация ключа адаптера в режиме C соответствует конфигурации в режиме a, блок преобразования модуля MPO / MTP типа A также подходит для подключения проводов в режиме C. Блок передачи модуля MPO / MTP типа B также может пользуется спросом на рынке, но этот вид модульной коробки ограничен, поскольку не поддерживает использование одномодового разъема APC.
Преимущества и недостатки коробки перемычек MPO и оптоволоконной коробки MTP
Выбор модуля передачи MPO / MTP зависит от режима сетевого подключения и требований к компонентам. Следует отметить, что использование компонентов типа B (перемычек, адаптеров, модульных коробок и т. Д.) Будет пересекать выравнивание волокна, в то время как компоненты типа A не повлияют на последовательность выравнивания волокна.
Коробка модуля передачи MPO / MTP имеет много преимуществ. Легко установить. Это может значительно снизить затраты на рабочую силу, сэкономить место и время установки. Это идеальное решение для приложений с высокой плотностью размещения. Кроме того, модуль передачи MPO / MTP подходит для приложений с небольшим количеством оптических волокон, а также приложений с большим количеством оптических волокон. Это идеальное решение для телекоммуникационной сети, приложения WDM, проводки центра обработки данных, магистральной сети и сети 40 / 100g.
Как подключить оптический модуль интерфейса MPO к оптическому модулю интерфейса LC?
Оптические модули на рынке сейчас обычно имеют интерфейсы MPO и LC. Для двух оптических модулей с одинаковым интерфейсом соединение может быть в основном реализовано с помощью оптоволоконной перемычки MPO или оптоволоконной перемычки LC. Для соединения между оптическими модулями с различными интерфейсами, помимо использования перемычки для магистрального волокна MPO и перемычки для дуплексного волокна LC, также необходимы панель адаптера оптического волокна и распределительная коробка для дуплексного оптического волокна mpo-lc. И другие продукты для оптоволоконных кабелей. Вот несколько способов подключения:
1. Решение для прямого подключения оптического модуля QSFP + и оптического модуля SFP +
Когда подключены оптический модуль QSFP + с 8-ядерным интерфейсом MPO и 4 оптических модуля с дуплексным интерфейсом LC, нам понадобится 8-ядерная перемычка дуплексного ответвления mpo-lc. Однако эта схема прямого подключения ограничивается подключением на короткое расстояние в одной стойке.
2. Решение для соединения оптического модуля qsfp + и оптического модуля SFP +
Оптический модуль Qsfp + и оптический модуль SFP + соединяются соответственно перемычкой оптического волокна магистрали MPO и перемычкой дуплексного оптического волокна LC. Панель оптоволоконного адаптера, перемычка магистрального волокна MPO и распределительная коробка дуплексного волокна mpo-lc используются между перемычкой магистрального волокна MPO и патч-кордом дуплексного волокна LC. Этот метод подключения позволяет заменять устройства на обоих концах оптоволоконной линии.

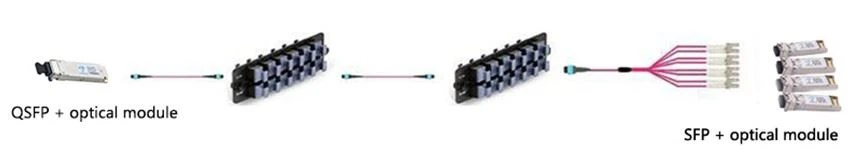

3. Режим взаимодействия оптического модуля qsfp + и оптического модуля SFP + отличается от предыдущей схемы подключения, которая представляет собой устройство доступа к оптическому волокну на конце оптического модуля SFP +. модуль. В конце концов, он соединяется с оптоволоконным модулем через панель оптоволоконного адаптера и перемычку дуплексного ответвления LC. Однако недостатком этого метода является отсутствие гибкости на конце оптического модуля SFP +, поскольку порты оптического модуля SFP + должны располагаться в одном шасси. Иными словами, эта схема подключения не позволяет заменять оборудование доступа по оптоволокну на конце оптического модуля SFP +.

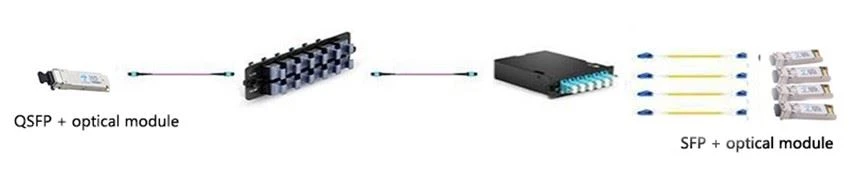

4. Решение для кросс-коммутации оптического модуля qsfp + и оптического модуля SFP +
Первая схема перекрестного соединения в основном осуществляется через перемычку магистрального оптического волокна MPO, распределительную коробку дуплексного оптического волокна MPO-LC и перемычку дуплексного оптического волокна LC. Вторая схема перекрестного соединения более сложна. В дополнение к оптоволоконному оборудованию, необходимому в схеме 1, также необходимо использовать панель оптоволоконного адаптера. Этот метод кросс-коммутации больше подходит для приложений, где расстояние между диапазонами распределения больше, и необходимо следить за тем, чтобы магистральный кабель соединительного лотка не был поврежден.
Серия MTP / MPO - это группа инновационных продуктов, которые открывают новую эру оптоволоконной передачи. Серия MTP / MPO - идеальные продукты для аварийного восстановления, магистральных сетей и распределения оптических волокон в зданиях. Например, один разъем MTP / MPO может реализовать 12-жильную передачу по одному оптическому кабелю. С продуктами серии MTP / MPO пользователи могут подключать магистраль к каждой ветви с помощью одного оптического кабеля, содержащего 12 жил. Использование этой многоядерной технологии значительно экономит время подключения, а установка выполняется быстро и точно. Развитие оптической связи требует все больше и больше разъемов. Модульный разъем с высокой надежностью и простотой использования. Предварительно подготовленные оптоволоконные кабели MPO подходят для быстро развертываемых центров обработки данных и оптоволоконной инфраструктуры. Его эффективная архитектура Plug and Play значительно снижает затраты на первоначальную установку и текущее обслуживание в корпусе модуля MDA, HDA и EDA или при разветвлении оптического кабеля.
