Продукты обычно используются в реальной сетевой среде, где кабель Ethernet не может быть покрыт, а оптическое волокно должно использоваться для увеличения расстояния передачи, и оно обычно находится в приложении уровня доступа широкополосного человека; например, передача видеоизображения высокой четкости при мониторинге техники безопасности; в то же время, он также играет огромную роль, помогая подключить последний километр оптоволоконной линии к человеку и внешней сети.
Гигабитный медиаконвертер SFP HTF-G201SFP имеет 1 порт TP и 2 порта SFP для поддержки преобразования между сетью 10/100 / 1000Base-T и 100 / 1000Base-X. Благодаря двум портам SFP 100Base-FX или 1000Base-SX / LX HTF-G201SFP обеспечивает высокую надежность и гибкость для увеличения дальности передачи мультимедиа до 550 м, 20 км или более в зависимости от оптоволоконных модулей SFP. Это позволяет легко, эффективно и недорого соединить два типа сегментов.

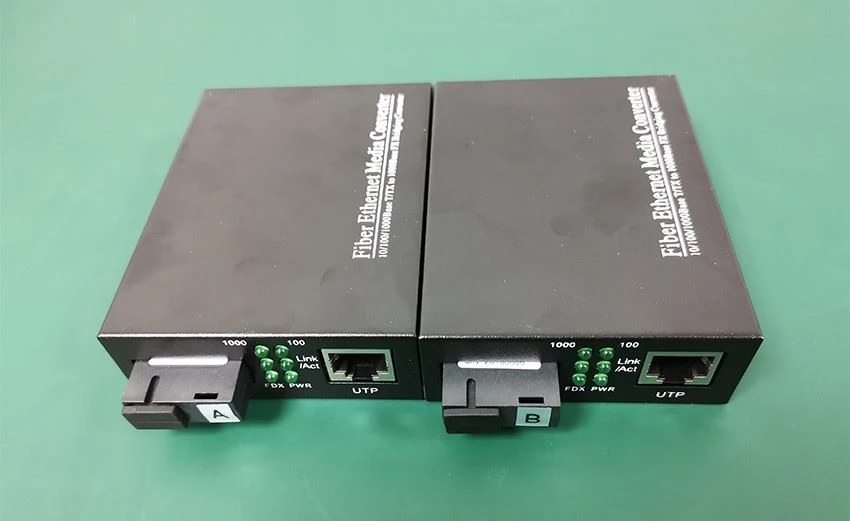

Особенности продукта
● Поддержка 1 адаптивного электрического порта 10/100/1000 м и 1 гигабитного оптического порта (одно волокно /
двойное волокно дополнительно)
● Автоматическое согласование полудуплекса или полного дуплекса
● Расстояние многорежимной передачи может достигать 550 метров, а максимальное одномодовое
дальность передачи может достигать 80 километров
● Он имеет функции защиты от широковещательного шторма, балансировки трафика, изоляции конфликтов и ошибок.
обнаружение
● Используется высокопроизводительный чип коммутатора и кэш большого объема.
● Высококачественные лазерные устройства обладают хорошей оптической, электрической и температурной стабильностью.
● Научная компоновка схемы, сильная защита от помех, может эффективно предотвратить удар молнии
● Световой индикатор рабочего состояния завершен, и рабочее состояние ясно с первого взгляда
● Внешний профессиональный импульсный источник питания, безопасный и стабильный, потребляемая мощность менее 5 Вт.
● Встроенная схема защиты от молний может значительно снизить ущерб, вызванный индукцией молнии.
Характеристики
Параметр | Характеристики |
Режим доступа | 10/100/1000 Мбит / с Gigabit Ethernet |
Стандарт | IEEE802.3 10Base-T Ethernet, IEEE802.3u 100Base-TX 100Base-FX Fast Ethernet, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-SX / LX Gigabit Ethernet, управление потоком IEEE802.3x |
Длина волны | Зависит от оптоволоконного модуля SFP |
Расстояние передачи | Порт SFP: зависит от оптоволоконного модуля SFP Витая пара категории 5: 100м |
Порт | Один порт RJ45: Подключение с помощью витых пар STP / UTP категории 5, EIA568A / B Два слота порта SFP: Зависит от оптоволоконного модуля SFP |
BER | GG lt; 10-9 |
MTBF | 100000 часов |
Механизм переключения | Магазин и вперед |
Светодиодный индикатор | ПИТАНИЕ (источник питания), скорость TP (Вкл .: 1000 Мбит / с, Выкл .: 10/100 Мбит / с) TP LINK / ACT, SD1 (индикатор соединения / действия порта SFP 1), SD2 (индикатор соединения / действия порта SFP 2) |
Источник питания | Внешний: AC90 ~ 264V / DC100 ~ 380V вход, выход 5V2A |
Потребляемая мощность | Максимум. 5 Вт |
Рабочая Температура | -10~55ºC |
Влажность при эксплуатации | 5%~90% |
Поддержание температуры | -40~70ºC |
Поддержание влажности | 5% ~ 90% без конденсации |
Габаритные размеры | 71 мм (Ш) × 94 мм (Г) × 26 мм (В) (внешний источник питания) |

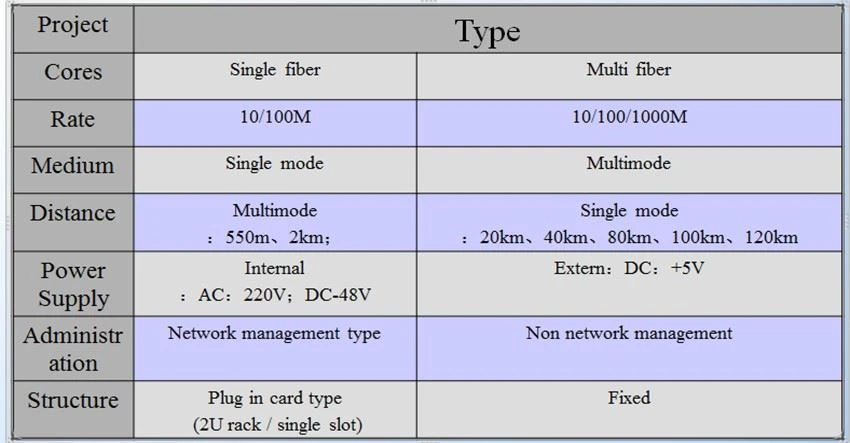

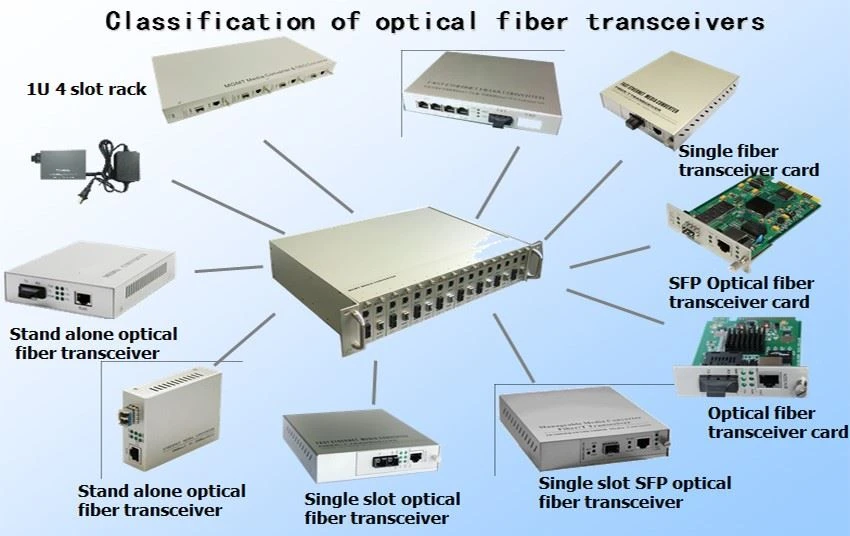

Классификация
Классификация стилей работы
Полнодуплексный режим означает, что когда отправка и получение данных шунтируются и передаются по двум разным линиям передачи, обе стороны связи могут отправлять и получать одновременно. Этот режим передачи представляет собой полнодуплексную систему, как показано на рисунке 1. В полнодуплексном режиме передатчик и приемник устанавливаются на каждом конце системы связи, так что данные могут передаваться в двух направлениях одновременно. В полнодуплексном режиме переключение направления не требуется, поэтому нет временной задержки, вызванной операцией переключения.
Полудуплекс означает использование одной и той же линии передачи как для приема, так и для отправки. Хотя данные могут передаваться в двух направлениях, обе стороны связи не могут принимать и получать данные одновременно. Этот режим передачи является полудуплексной системой. Когда принят полудуплексный режим, передатчик и приемник на каждом конце системы связи передаются на линию связи через переключатель приема / передачи для переключения направления. Следовательно, будет задержка по времени.
Оптоволоконный трансивер обычно используется в реальной сетевой среде, где невозможно перекрыть кабель Ethernet, и необходимо использовать оптоволокно для увеличения дальности передачи. В то же время он также играет большую роль в помощи в подключении оптического волокна последнего километра к человеку и внешней сети. Благодаря оптоволоконному трансиверу он также представляет собой недорогое решение для пользователей, которым необходимо модернизировать систему с медного провода до оптического волокна. Функция оптоволоконного трансивера состоит в том, чтобы преобразовать электрический сигнал, который мы хотим отправить, в оптический сигнал и отправить его. В то же время он может преобразовывать полученный оптический сигнал в электрический сигнал и вводить его на наш приемный конец.
Вопросы, требующие внимания
Существует много различных типов оптоволоконных трансиверов, но при практическом использовании большинство из них обращают внимание на классификацию в соответствии с различными оптоволоконными соединителями: совместный оптоволоконный трансивер SC и комбинированный оптоволоконный трансивер FC / St.
При использовании оптоволоконного трансивера для подключения различных устройств мы должны обращать внимание на разные используемые порты.
1. Подключение оптоволоконного трансивера к оборудованию 100base-tx (коммутатор, концентратор)
Подтвердите, что максимальная длина витой пары не должна превышать 100 м;
Подключите один конец витой пары к порту RJ-45 оптоволоконного трансивера, а другой конец - к порту RJ-45 (общий порт) оборудования 100base-tx (коммутатор, концентратор).
2. Подключение оптоволоконного трансивера к оборудованию 100base-tx (сетевая карта)
Подтвердите, что максимальная длина витой пары не должна превышать 100 м;
Подключите один конец витой пары к порту RJ-45 (порт 100base-tx) оптоволоконного трансивера, а другой конец - к порту RJ-45 сетевой карты.
3. Подключение оптоволоконного трансивера к 100Base-FX:
Убедитесь, что длина оптического волокна не превышает диапазон расстояний, обеспечиваемый оборудованием;
Один конец оптического волокна подключается к разъему SC / FC / St оптоволоконного трансивера, а другой конец подключается к разъему SC / St оборудования 100Base-FX.
Кроме того, необходимо добавить, что многие пользователи считают, что волокно можно использовать в обычном режиме, если длина волокна находится в пределах максимального расстояния, которое может поддерживать одномодовое или многомодовое волокно. На самом деле это неправильное понимание. Это понимание верно только тогда, когда подключенные устройства являются полнодуплексными. При наличии полудуплексных устройств дальность передачи оптического волокна ограничена.
Продукция HTF&№39 имеет полный ассортимент, длительный гарантийный срок и приемлемую цену.
