Мультиплексирование --- волнового деления WDM является технологией, которая сочетает в себе два или более оптических сигналов носителя различных длин волн на передатчике через мультиплексер и в сочетании с тем же оптическим волокном оптической линии для передачи; на приемном конце оптические волны носителя различных длин волн отделяются демултиплексером, а затем оптический приемник делает дальнейшую обработку для восстановления исходного сигнала. Технология передачи двух или более оптических сигналов разной длины волн в одном и том же волокне называется мультиплексированием деления длин волн.
Различные длины волн света имеют различные потери передачи в оптических волокнах. Для того, чтобы уменьшить потери как можно больше и обеспечить эффект передачи, необходимо найти наиболее подходящую длину волны для передачи. После длительного времени разведки и тестирования искажение сигнала, вызванное дисперсией, является наименьшим, а потеря является самой низкой в диапазоне длин волн 1260нм-1625нм, который является наиболее подходящим для передачи в оптическом волокне.
Возможные длины волн оптического волокна можно разделить на несколько полос. Каждая полоса используется в качестве независимого канала для передачи предопределенного оптического сигнала длины волны. МСЭ-Т делит частотную полосу одного режима волокна выше 1260 нм на O, E, S, C, l и U.
Что такое о группе?
O-band — оригинальная группа 1260-1360 нм. O-диапазон является первой волновой полосой, используемой в оптической связи в истории, и искажение сигнала (из-за дисперсии) является наименьшим.
Что такое E-диапазон?
E-диапазон (расширенный диапазон длин волн: 1360-1460 нм) является наименее распространенным из этих полос. E-диапазон в основном используется в качестве расширения O-диапазона, но он редко используется. Основная причина заключается в том, что многие существующие оптические кабели показывают высокую затухание в E-диапазоне и производственный процесс очень энергоемкий, поэтому использование E-диапазона в оптической связи ограничено.
Что такое S-группа?
Потеря волокна в S-диапазоне (короткая волновая полоса: 1460-1530 нм) ниже, чем в o-диапазоне. S-диапазон используется как многие системы PON (пассивная оптическая сеть).
Что такое C-диапазон?
C-диапазон колеблется от 1530 нм до 1565 нм, представляющих обычную группу. Оптическое волокно имеет самую низкую потерю в C-диапазоне, и имеет большое преимущество в системе передачи на большие расстояния. Он обычно используется во многих метро, междугородных, ультра дальних и подводных оптических систем передачи в сочетании с WDM и EDFA технологии. По мере того как расстояние передачи становится длиннее, а усилители волокна используются вместо оптических электронов к оптическим ретрансляторам, C-диапазон становится все более и более важным. С появлением DWDM (плотный мультиплекс разделения длин волн), который может сделать несколько сигналов доля одного волокна, использование C-диапазона была расширена.
Что такое L-группа?
L-диапазон (длинная длина волны: 1565-1625 нм) является второй низкой полосой длины волны потери, которая часто используется, когда C-диапазон недостаточен для удовлетворения потребностей в пропускной способности. При широком использовании усилителей волокна B-doped (EDFA) системы DWDM были распространены на L-диапазон, которые часто используются для расширения мощности наземных оптических сетей DWDM. Теперь он был введен для подводных кабельных операторов, чтобы сделать то же самое - расширить общую мощность подводного кабеля.
Поскольку потеря трансмиссии C-диапазона и L-диапазона является минимальной, сигнальный свет в системе DWDM, как правило, в C-диапазоне и L-диапазоне. Помимо O-диапазона для L-группы, есть еще две группы, а именно 850 нм группа и U-Band (ультра длинная полоса: 1625-1675 нм). Диапазон 850 нм является основной длиной волны мультимодной волоконной системы связи в сочетании с VCSEL (вертикальный лазер, излучающий поверхность полости). U-Band в основном используется для сетевого мониторинга.

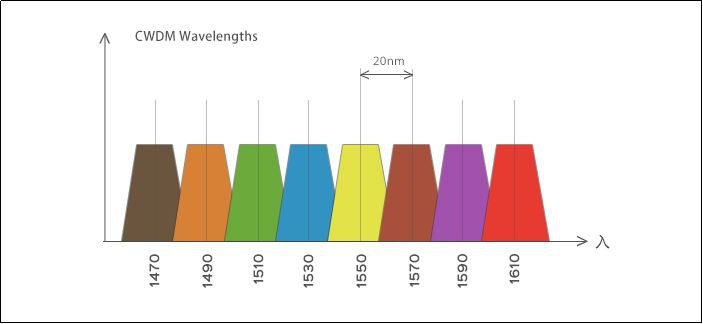

Согласно различным режимам длины волны, технология WDM может быть разделена на WDM, CWDM и DWDM. Диапазон длин волн 1470-1610nm обычно используется. Расстояние между каналами DWDM более плотное, с использованием C-диапазона (1530 нм-1565 нм) и L-диапазона (1570 нм-1610 нм) трансмиссии окна. Длины волн 1310 и 1550 нм обычно используются в обычных WDM.
Назначение длины волны 40 волн DWDM
Режим передачи
С ростом FTTH приложений, C-диапазон и L-диапазон, которые наиболее часто используются в оптической сети, будет играть все более важную роль в оптической системе передачи.
Технология WDM может значительно улучшить пропускную способность оптического волокна и улучшить использование ресурсов оптического волокна. Самое непосредственное влияние на жизнь заключается в том, что мы серфинга в Интернете, смотреть телевизор и делать телефонные звонки быстрее и беспрепятственно.
