1. Какая полярность&# 39
При любой установке важно убедиться, что оптический передатчик на одном конце подключен к оптическому приемнику на другом. Это согласование передаваемого сигнала (Tx) с приемным оборудованием (Rx) на обоих концах оптоволоконного канала называется полярностью.
2. Обзор полярности
В стандарте TIA определены два типа волоконно-оптических линий связи: соединения с последовательными дуплексными сигналами и соединения с параллельными сигналами. В этой статье обсуждается влияние полярности на последовательные дуплексные и параллельные сигналы.
2.1 Волоконные патч-корды
В стандарте TIA определены два типа дуплексных оптоволоконных патч-кордов: тип A-to-A, показанный на рисунке 1, и тип A-to-B, показанный на рисунке 2.
Примечание. Патч-корды A-to-A обычно не используются и должны использоваться только в случае необходимости как часть метода определения полярности (см. ANSI / TIA-568-C.0).
2.2 MTP / MPO волокноАдаптер
2.2.1 Адаптеры типа A
Существует два типа адаптеров массива: Type-A и Type-B. Адаптеры типа A должны сопрягать два разъема массива с ключами разъема от ключа до ключа.
2.2.2 Адаптеры типа B
Адаптеры типа B должны сопрягать два разъема массива с ключами разъема от ключа до ключа (ключи выровнены).
2.3 MTP / MPOпатч-корд массива
Есть три разных12-волоконный MPO / MTP-to-MPO / MTPмагистральные кабели, определенные в стандарте TIA. Три разных кабеля: типы A, B и C используются для трех различных методов подключения A, B и C соответственно.

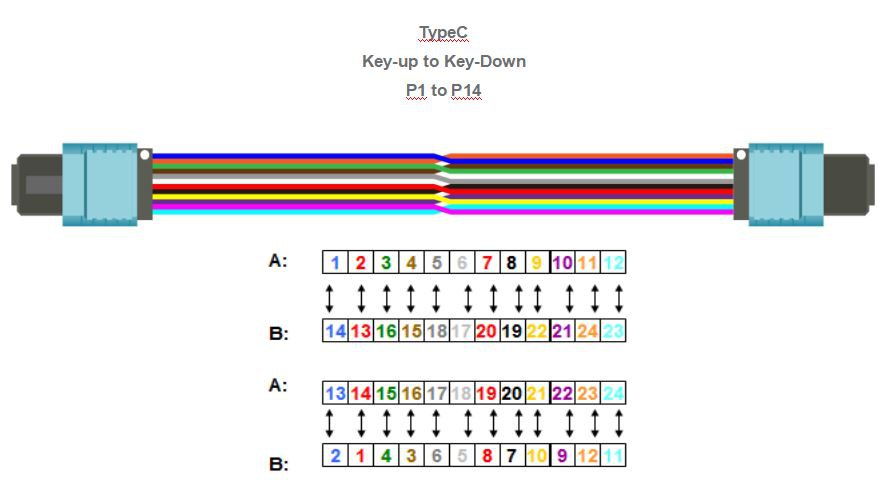

2.4 24-волоконный MTP / MPOпатч-корд массива
Есть три разных 24-волоконныхMPO / MTP-в-MPO / MTPмагистральные кабели, определенные в стандарте TIA (TIA-568.3-D). Три разных кабеля: типа A, B и C используются для трех различных методов подключения A, B и C соответственно.
2.5Коммутационный шнур MTP / MPO
Существует два разных 8-волоконных соединительных кабеля MPO / MTP:
От 40 ГБ до 4x10 ГБ
Есть два разных 12-волоконных соединительных кабеля MPO / MTP.
Есть два разных24-волоконный соединительный кабель MPO / MTP
