CWDM - это недорогая технология передачи WDM для уровня доступа человека. В принципе, CWDM использует оптический мультиплексор для мультиплексирования оптических сигналов с разными длинами волн в одном оптическом волокне для передачи. На приемном конце линии смешанные сигналы в оптическом волокне раскладываются на сигналы с разными длинами волн и подключаются к соответствующему приемному оборудованию.
Длина волны / частотный интервал | 20 нм |
Диапазон длин волн | 1311 ~ 1611 (диапазон s + C + L), не более 16 волн |
Допустимое отклонение частоты длины волны | 6.5 нм |
Скорость одиночной волны | 1.25G、2.5G |
OTU лазер | Неохлаждаемый лазер (низкая стоимость / низкое энергопотребление) |
Есть ли в системе усилитель? | Нет (RA можно использовать для CWDM) |
Протокол ITU-T | G.694.1 |
Канал мониторинга | ESC |
Характеристика:
Низкие вносимые потери
Высокая изоляция каналов
Высокая стабильность и надежность
Нет клея на оптическом пути
Бюджетный
Небольшой размер и простота установки
Заявка:
Онлайн мониторинг
Сетевая система WDM
Терминал оптической линии
Оптический сетевой блок
Волоконный усилитель
Сеть доступа
CWDM - это мультиплексирование с грубым разделением по длине волны (CWDM) с широким разносом каналов (20 нм) и небольшим количеством каналов (16 каналов в пределах ширины канала 1200-1700 нм). Он в основном используется в сети доступа человека. Скорость одноканальной передачи относительно низкая, а емкость системы мала. Скорость обычного приложения CWDM составляет 2,5G.
Преимущества системы CWDM
1. Низкая стоимость оборудования.
2. Это может снизить стоимость эксплуатации сети.
3. Это может значительно улучшить пропускную способность оптического волокна и улучшить использование ресурсов оптического волокна.
4. Малый размер, низкое энергопотребление, экономия места в комнате.
5. Обладает хорошей гибкостью и масштабируемостью.
6. Требования к системе оборудования WDM невысоки.
CWDM обладает скоростью и прозрачностью протокола, что делает его более подходящим для разработки служб высокоскоростной передачи данных в человеке. Есть много сервисов с разными протоколами и разной скоростью в человеке. CWDM обеспечивает канал передачи с разными скоростями и прозрачный для протоколов на одном оптоволокне, таких как Ethernet, ATM, POS, SDH и т. Д. Кроме того, функция прозрачности и мультиплексирования добавления / удаления в CWDM может позволить пользователям напрямую подключаться к определенную длину волны без преобразования исходного формата сигнала. Другими словами, оптический уровень обеспечивает транспортную структуру, независимую от уровня обслуживания.
Благодаря широкому диапазону длин волн системы CWDM технические требования к лазеру невысоки. Поскольку сдвигом длины волны лазера можно управлять в диапазоне от 5,0 до 5,0 нм, температуру лазера можно регулировать в диапазоне от 5,0 нм.
CWDM MUX / DEMUX
MUX: мультиплексирование оптических сигналов с разными длинами волн в одно оптическое волокно для передачи.
Демультиплексор: разлагает смешанный оптический сигнал от сквозного мультиплексора в исходный многоканальный оптический сигнал с длиной волны.

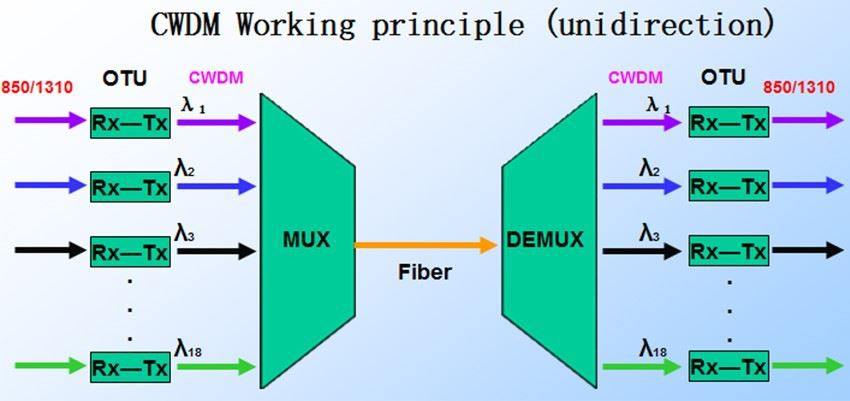

Общая структура системы CWDM с n-канальным мультиплексированием по длинам волн выглядит следующим образом:
Блок оптического преобразования длины волны (OTU);
WDM: демультиплексор / объединитель (ODU / OMU)
OTU: преобразование оптических сигналов 850 нм и 1310 нм, несущих услуги, в оптические сигналы с определенной длиной волны CWDM и их вывод. В то же время исходные оптические сигналы можно регенерировать, формировать и усиливать в различной степени.
Функция OTU: одновременно с преобразованием длины волны, он также может реализовывать одномодовое / многомодовое преобразование, а также регенерацию и усиление оптического сигнала.

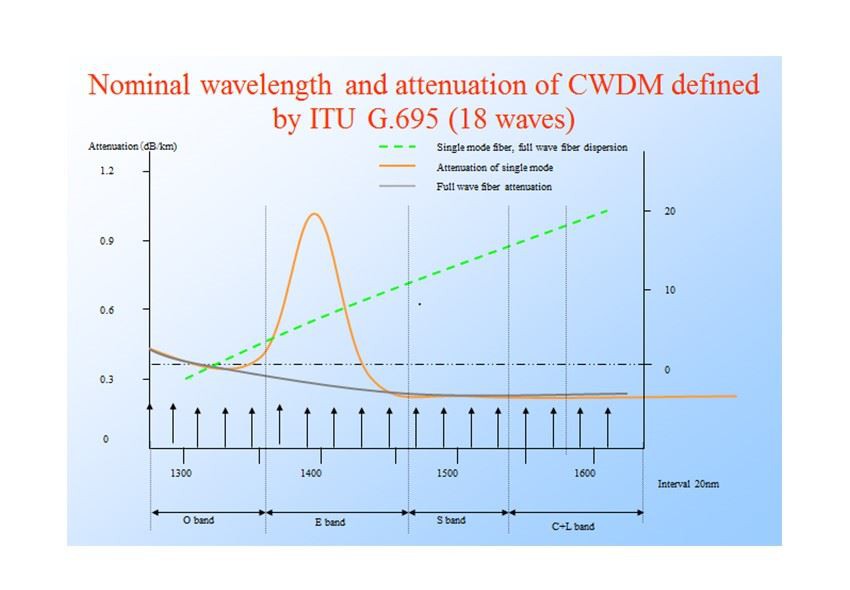

Хотя ITU g.695 определяет O, E, S, C, l пять диапазонов CWDM, всего определены 18 длин волн. Однако из-за того, что в мегаполисе проложено слишком много оптических волокон G652 и G655, существует&"водяной пик GG". в диапазоне E, что приводит к слишком сильному ослаблению светопропускания в этом окне диапазона, и служба не может быть открыта нормально.
Новый" полная волна" волокно устраняет" водный пик" около 1400 нм в диапазоне E, а затухание на 18 длинах волн относительно плавное, что позволяет CWDM использовать больше услуг передачи длин волн.
Таким образом, в настоящее время CWDM в основном использует 8 длин волн в диапазоне от 1470 нм до 1610 нм.
Стоечное оборудование CWDM 2,5u имеет гибкую и расширяемую архитектуру, простую в управлении и обслуживании. 8 визитных карточек OTU можно вставить в шасси 2,5u. Управляйте оборудованием CWDM. Он подходит для средних и крупных релейных сетей.
Требования к оптическому контролю доступа (OSC)
1. Длина волны накачки оптического усилителя не ограничена каналом мониторинга;
2. Расстояние между двумя линейными усилителями не должно быть ограничено в канале мониторинга;
3. Канал мониторинга не может в будущем ограничивать услугу на 1310 нм;
4. При выходе из строя линейного усилителя канал мониторинга все еще доступен;
5. Передача OSC должна быть сегментирована с помощью функции 3R и функции двунаправленной передачи. На каждой релейной станции с оптическим усилителем информация может быть правильно получена, и может быть добавлен новый контрольный сигнал;
6. Учитывая двухстороннюю систему передачи по двум оптическим волокнам, OSC передает в двух направлениях. В случае, если оптоволокно оборвано, информация мониторинга все еще может быть получена линейным терминалом.
Принцип работы CWDM заключается в использовании оптического мультиплексора для мультиплексирования оптических сигналов с разными длинами волн в одном оптическом волокне для передачи; на приемном конце линии смешанные сигналы в оптическом волокне с помощью оптического демультиплексора разлагаются на сигналы с разными длинами волн и подключаются к соответствующему приемному оборудованию.
