Что такое одномодовое волокно?
Одномодовое волокно: центральная стеклянная сердцевина очень тонкая (диаметр сердцевины обычно составляет 9 или 10 м), что позволяет передавать только одну моду волокна. Следовательно, интермодальная дисперсия очень мала, что подходит для удаленной связи.
Что такое многомодовое волокно?
В перемычке для многомодового оптического волокна используется многомодовое оптическое волокно с разъемами на обоих концах для соединения оборудования с оптоволоконным кабелем. Он имеет толстый защитный слой и обычно используется для соединения между оптическим терминалом и клеммной коробкой. Многомодовое волокно позволяет передавать по одному волокну различные режимы света. Из-за большого диаметра сердцевины многомодового волокна можно использовать относительно дешевые ответвители и соединители. Диаметр сердцевины многомодового волокна составляет от 50 до 100 метров.
В чем разница между одномодовым и многомодовым волокном?
Одномодовое волокно имеет только один путь распространения, который обычно используется для передачи на большие расстояния. Пропускная способность одномодового волокна составляет 2000 МГц / км, длина волны 1550 нм - режим одномодового волокна; Диапазон длин волн 1310 нм имеет два вида многомодовых и одномодовых. Диаметр сердцевины одномодового волокна невелик (около 10 мм), допускается только одна модовая передача и небольшая дисперсия. Он работает на длинных волнах (1310 нм и 1550 нм), поэтому его сложно подключить к оптическим устройствам. Одномодовое оптическое волокно в основном используется в линиях с большим расстоянием передачи и относительно высокой скоростью передачи, например, при передаче по магистральной линии на большие расстояния, конструкции человека и т. Д. Обычно перемычка оптического волокна желтого цвета, разъем и защитный кожух - синего , и дальность передачи большая.
Многомодовое волокно. Область длины волны 850 нм - это режим многомодовой оптоволоконной связи; многомодовое оптическое волокно в основном используется в сети с относительно низкой скоростью передачи и относительно коротким расстоянием передачи, например, в локальной сети и т. д. в этом виде сети обычно много узлов, много стыков, много изгибов, соединители и ответвители, а также множество источников света на единицу длины волокна. Использование многомодового оптического волокна может эффективно снизить стоимость сети Стоимость сети. Диаметр сердцевины многомодового волокна большой (62,5 мм или 50 мм), что позволяет передавать сотни мод с большой дисперсией, работающих на длине волны 850 или 1310 нм. Связь с оптическими устройствами относительно проста. Обычно перемычки оптического волокна представлены оранжевым цветом, некоторые - серым, а разъемы и защитные рукава - бежевым или черным; расстояние передачи короткое. Перемычка для многомодового волокна также имеет 10-гигабитное многомодовое волокно, как правило, OM3 и другие спецификации, цвет синий.
Одномодовое волокно и многомодовое волокно отличаются друг от друга по шести аспектам: диаметр сердцевины, источник света, полоса пропускания, цвет оболочки, модальная дисперсия и цена.
1. Диаметр сердечника
Одномодовое волокно: типичное одномодовое волокно имеет диаметр сердцевины 8 и 10 мкм, диаметр оболочки 125 мкм.
Многомодовое волокно: обычно многомодовое волокно имеет диаметр сердцевины 50 и 62,5 мкм, диаметр оболочки 125 мкм.
2. Источник света
Одномодовое волокно: с лазером в качестве источника света цена выше, чем у светодиодного источника света, свет, генерируемый лазерным источником света, можно точно контролировать с высокой мощностью.
Многомодовое волокно: при использовании светодиода в качестве источника света производимый свет рассеивается.
3. Пропускная способность
Одномодовое волокно: модовая дисперсия, вызванная множеством пространственных мод, меньше, чем у многомодового волокна, поэтому у него более широкая полоса пропускания.
Многомодовое волокно: оно имеет больший размер сердцевины, поддерживает несколько режимов передачи, имеет более высокую модальную дисперсию и меньшую полосу пропускания, чем одномодовое волокно.
4. Цвет оболочки
Одномодовое волокно: внешняя оболочка желтого цвета.
Многомодовое волокно: внешняя оболочка оранжевого или водно-зеленого цвета.
5. Модальная дисперсия
Одномодовое волокно: лазер, используемый для возбуждения одномодового волокна, излучает свет одной длины волны, поэтому его модовая дисперсия меньше, чем у многомодового волокна.
Многомодовое волокно: из-за использования светодиодного источника света дисперсия многомодового волокна ограничивает его эффективное расстояние передачи, имеет более высокую скорость распространения импульсов, ограничивает его способность передачи информации.
6. Цена
Одномодовое волокно: цена ниже, чем у двухмодового волокна, но оборудование из одномодового волокна дороже, чем у многомодового волокна, а стоимость выше, чем у двухмодового волокна.
Многомодовое волокно: цена выше, чем у одномодового волокна, а оборудование из многомодового волокна дешевле, чем у одномодового волокна, поэтому стоимость многомодового волокна намного меньше, чем стоимость одномодового волокна.
Функция одномодового волокна: в оптоволоконной связи одномодовое волокно (SMF) - это вид волокна, которое передает оптический сигнал непосредственно в поперечном режиме. Одномодовое волокно может работать со скоростью 100 Мбит / с или 1g / SDE, а расстояние передачи может достигать не менее 5 км. Обычно для дистанционной передачи сигналов используется одномодовое волокно.
Роль многомодового волокна: многомодовое волокно (MMF) в основном используется для оптоволоконной связи на короткие расстояния, например, в зданиях или университетских городках. Скорость передачи составляет 100 м / с, а расстояние передачи составляет 2 км.
Есть еще много вопросов о различиях и применении этих двух типов волокон. Далее мы проанализируем различия между одномодовым и многомодовым волокном с точки зрения их базовой структуры, дальности передачи, стоимости и других аспектов.
1 、 Сравнениебазовой структуры между одномодовым волокном и многомодовым волокном
Базовая структура оптического волокна обычно состоит из внешней оболочки, оболочки, сердцевины и источника света.
Разница в цвете внешней оболочки
На практике цвет внешней оболочки оптического волокна может использоваться для быстрого отличия одномодового оптического волокна от многомодового оптического волокна. Согласно определению стандарта tia-598c, одномодовое оптическое волокно OS1 и OS2 имеет желтую внешнюю оболочку, многомодовое оптическое волокно OM1 и OM2 имеет оранжевую внешнюю оболочку, а OM3 и OM4 используют синюю внешнюю оболочку (для невоенных целей).

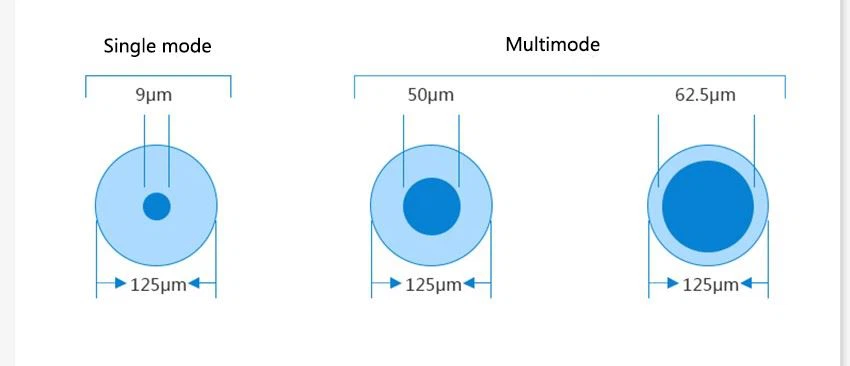

Разница диаметров сердечника
Диаметр сердцевины многомодового волокна обычно составляет 50 или 62,5 мкм, а у одномодового волокна - 9 мкм. Ввиду этой разницы одномодовое волокно может передавать только оптический сигнал 1310 нм или 1550 нм при узком диаметре сердцевины, но преимущество небольшой сердцевины состоит в том, что оптический сигнал распространяется по прямой в одномодовом волокне без преломления, малой дисперсии и большой полосы пропускания; многомодовое волокно имеет широкую сердцевину, которая может передавать несколько режимов на заданной рабочей длине волны, но в то же время, благодаря небольшой сердцевине, оно может передавать несколько режимов в многомодовом волокне. Существуют сотни режимов передачи и постоянная распространения и групповая скорость каждой моды различны, что делает волокно узкой полосой пропускания, большой дисперсией и большими потерями.
Различия в источниках света
Обычно существует два типа источников света: лазерный источник света и светодиодный источник света. Лазерный источник света используется для одномодового волокна, а светодиодный источник света используется для многомодового волокна.
2 distance Сравнение дальности передачи между одномодовым и многомодовым волокном
Одномодовое волокно подходит для передачи на большие расстояния, а многомодовое волокно подходит для передачи на короткие расстояния.
Строительство центра обработки данных в основном основано на передаче данных на короткие расстояния. В среде передачи на короткие расстояния характеристики многомодового волокна сопоставимы с характеристиками одномодового волокна, но его стоимость ниже. В то же время многомодовое волокно OM3 и OM4 может поддерживать более высокую скорость. В нынешнюю эру высокоскоростных сетей существует большой спрос на многомодовое волокно.
3. Сравнение стоимости одномодового и многомодового волокна.
Как упоминалось выше, стоимость многомодового волокна ниже, чем стоимость одномодового волокна, что в основном связано со стоимостью оборудования и оборудования, например разницей в стоимости источника света и материала.
Точно так же разница в стоимости между системой многомодового волокна и системой одномодового волокна аналогична, а стоимость конструкции системы многомодового волокна ниже, чем у системы одномодового волокна.
4 、 Q& amp; A из одномодового волокна и многомодового волокна
1. Можно ли смешивать одномодовое волокно и многомодовое волокно?
В общем, не может. Режим передачи одномодового волокна отличается от режима передачи многомодового волокна. Если два волокна смешаны или напрямую соединены вместе, это вызовет потерю связи и дрожание линии. Однако одномодовые и многомодовые линии связи могут быть соединены перемычкой одномодового преобразования.
2. Могут ли многомодовые оптические модули использоваться на одномодовых волокнах? А как насчет использования одномодовых оптических модулей на многомодовых волокнах?
Многомодовый оптический модуль нельзя использовать с одномодовым оптическим волокном, что приведет к большим потерям; одномодовый оптический модуль может использоваться на многомодовом оптическом волокне, но адаптер оптического волокна должен использоваться для преобразования типа оптического волокна. Например, одномодовый оптический модуль 1000base-lx может работать с многомодовым оптическим волокном с помощью адаптера оптического волокна. Волоконный адаптер также может использоваться для решения проблемы соединения между одномодовым оптическим модулем и многомодовым оптическим модулем.
3. Как выбрать одномодовое волокно и многомодовое волокно?
Выбор одномодового волокна и многомодового волокна должен основываться на фактическом расстоянии передачи и стоимости. Если дальность передачи составляет 300-400 метров, можно использовать многомодовое волокно. Если расстояние передачи достигает нескольких тысяч метров, лучшим выбором будет одномодовое волокно.
