По сравнению со структурированной кабельной системой base-12 MTP / MPO, структурированная кабельная система base-8 MTP / MPO может обеспечить более эффективные и экономичные оптоволоконные каналы для 40GQSFP +, 100GQSFP28, 400GQSFP-DD и других оптических модулей за счет использования всего 8 оптических волокон, которые в некоторой степени заменяет структурированные кабели base-12 MTP / MPO. Этот документ в основном знакомит с применением структурированной кабельной разводки на базе MTP / MPO base-8.
Применение структурированных кабелей base-8 MTP / MPO
В настоящее время существует три типа линий передачи, основанных на структурированной кабельной системе MTP / MPO base-8: двухволоконная линия передачи (от 10 до 10 Гбит / с), параллельная многоволоконная линия передачи (40G-40G или 100G-100G), двухволоконная передача на параллельную многоволоконную передачу. ссылка (обновление сети 10G-40G или 10G / 25G-100G). Ниже приводится подробное описание его применения с учетом этих трех аспектов.
Base-8 MTP / MPO Структурированная кабельная разводка для 10G
Поскольку интерфейс модуля 10GOptical является LCduplex, в соединении 10G обычно используется двухволоконный канал передачи. Как показано на рисунке ниже, при проведении структурированной разводки на одном конце необходимо использовать 8-жильную оптоволоконную перемычку MTP / MPO-LC и 8-жильную оптоволоконную переходную панель MTP / MPO, на другом конце необходимо использовать оптоволоконную перемычку LCduplex и 8-жильную оптоволоконную перемычку. -core MTP / MPO-LC распределительная коробка для оптического волокна, а в середине используется 8-ядерная перемычка MTP / MPO для оптического волокна для соединения двух концов для связи.
8-жильную перемычку для оптического волокна MTP / MPO-LC и панель адаптера для оптического волокна MTP / MPO на одном конце можно заменить перемычкой для оптического волокна LCduplex и распределительной коробкой для 8-жильного оптического волокна MTP / MPO-LC. Поскольку 8-жильная перемычка MTP / MPOfiber соединена с оптоволоконным соединителем, общее количество волокон, развернутых в середине, кратно 8 (например, 8, 16, 32 и т. Д.). Использование патч-корда MTP / MPOfiber обеспечивает более надежное решение для приложений 10G, потому что панель оптоволоконного адаптера и распределительная коробка оптоволокна, развернутые в середине, будут установлены в раме управления кабелями или распределительной коробке волокна, что может эффективно избежать повреждений, вызванных экструзией или чрезмерное изгибание оптоволоконного патч-корда. В то же время, при такой структурированной кабельной разводке компоненты или новые компоненты в линии связи могут быть легко удалены. Это решение можно рассматривать как решение от 2 до 2 ядер в структурированных кабелях MTP / MPO base-8.
Base-8 MTP / MPO структурированная кабельная разводка для 40G / 100G
В настоящее время существует в основном два решения для параллельного многожильного канала передачи: первое подходит для оптоволоконного соединения 40G-40G8 с 8-жильным (4-жильная передача и 4-жильный прием); второй подходит для оптоволоконного соединения между ядрами 100G-100G20 и 20 ядрами (передача по 10 ядрам и прием по 10 ядрам) или оптоволоконным соединением с 24 ядрами и 24 ядрами (передача по 12 ядрам и прием по 12 ядрам).
Подключение 8-жильного к 8-жильному оптоволоконному кабелю для 40G-40G
Схема соединения 8-жильного с 8-жильным оптоволоконным кабелем является самой простой схемой применения структурированной проводки base-8 MTP / MPO. 8-жильная перемычка MTP / MPO для оптического волокна напрямую используется для подключения оптических модулей QSFP + на обоих концах (например, 40Gbase-sr4). Однако эта схема больше подходит для приложений на короткие расстояния, таких как соединение между стойками точка-точка или коммутаторы в шкафах.
Подходит для оптоволоконного соединения 100G-100G20 или 24-жильного оптического волокна

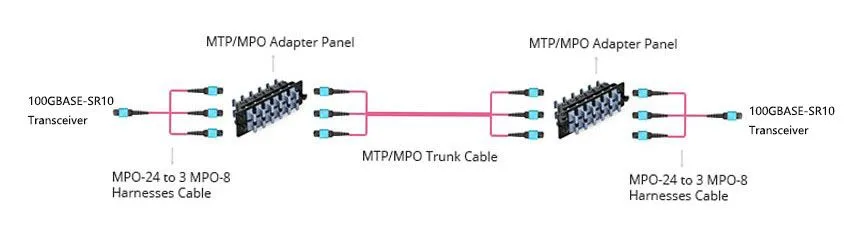

Соединение 100Ginterconnection (например, соединение оптических модулей 100Gbase-sr10) может использовать структурированную проводку base-8 MTP / MPO для реализации соединения 20 ядер с 20 ядрами или 24 ядер с 24 ядрами. На следующем рисунке показана структурированная разводка межсоединений на основе 8-жильного разъема MTP / MPO. Решение реализует связь от оптического модуля 100GCFP к другому оптическому модулю 100GCFP (то есть соединение 20 ядер к 20 ядрам), в котором для передачи сигналов используется 8-ядерная перемычка MTP / MPO-3 * 8-жильный оптоволоконный MTP / MPO. через 8-ядерный разъем MTP / MPO.
Структурированная кабельная разводка Base-8 MTP / MPO для модернизации сети 10G-40G или 10G / 25G-100G
Существует два решения для соединения двойного волокна с параллельным многоволоконным каналом передачи: первое подходит для модернизации сетей 10G-40G и 25G-100G с 2-жильным оптоволоконным соединением до 8-жильного, а второе подходит для обновления сетей 10G-100G. с 2-жильным оптоволоконным соединением с 20-жильным.
2-жильный к 8-жильному оптоволоконному соединению для модернизации сетей 10G-40G и 25G-100G
Самым прямым решением для модернизации сетей 10G-40G и 25G-100G является использование оптоволоконного соединения с 2-жильным на 8-жильное. Например, используйте 8-ядерную перемычку MTP / MPO-LCfiber для подключения оптического модуля 40GQSFP + и четырех оптических модулей 10GSFP +; используйте 8-ядерную перемычку MTP / MPO-LCfiber для подключения оптического модуля 100GQSFP28 и четырех оптических модулей 25Gsfp28.
Эта схема подходит только для приложений на короткие расстояния. Для передачи на большие расстояния панель адаптера MTP / MPOfiber и распределительная коробка MTP / MPO-LCfiber могут использоваться на обоих концах канала, а перемычка MTP / MPOfiber может использоваться в середине.
Схема подключения оптоволокна от 2 к 20 ядрам для модернизации сети 10G-100G
Модернизация сети 10G-100G может быть реализована через схему подключения оптоволокна с 2 до 20. 24-ядерная перемычка MTP / MPO-3 * 8-ядерная оптоволоконная перемычка MTP / MPO, распределительная коробка MTP / MPO-LC и оптоволоконная перемычка LCduplex используются для соединения оптического модуля 100GCFP и оптического модуля 10GSFP +, среди которых 10 Оптоволоконные перемычки LCduplex необходимы для подключения 10 оптических модулей 10GSFP + для реализации передачи 100G.
Насколько далеко зайдет структурированная кабельная система Base-8 MTP / MPO?
Подводя итог, можно сказать, что существуют различные 8-ядерные решения MTP / MPOrouting в двухволоконном, параллельном многоволоконном и параллельном многоволоконных каналах передачи. На основе структурированной кабельной разводки base-8 MTP / MPO схема кабельной разводки упрощена, и не требуется развертывание большого количества оптических волокон, что делает центр обработки данных высокоскоростным и простым. В то же время, с помощью нескольких промежуточных устройств (таких как панель оптоволоконного адаптера или распределительная коробка оптоволокна) эффективность сети может быть эффективно повышена, а стоимость развертывания архитектуры base-12 до архитектуры base-8 может быть снижена. Кроме того, схема подключения от 2 ядер к 8 ядрам или от 2 ядер к 20 ядрам, основанная на структурированных кабелях MTP / MPO base-8, может обеспечить более высокую гибкость для сетей 10G / 40G / 100G и эффективно решить проблему совместимости оборудования.
