5 советов по установке модулей SFP / SFP + / XFP

Dec 03, 2019

Оставить сообщение

1. Ношение антистатического запястья

Во избежание повреждения электронных компонентов в модуле HTF SFP / SFP + / XFP статическим электричеством, помимо антистатических мер на месте установки (таких как защита от пыли внутри помещений, поддержание соответствующей температуры и влажности), необходимо Также обратите внимание на то, что при установке или удалении модулей SFP / SFP + / XFP необходимо носить антистатические запястья. Наденьте антистатическое запястье на запястье и затяните фиксатор, чтобы антистатическое запястье соприкасалось с кожей.


● Если в устройстве имеется антистатическое гнездо для запястья, вставьте клемму заземления антистатического заземляющего кабеля запястья в антистатическое гнездо для запястья на устройстве.

● Если на устройстве нет антистатического гнезда для запястья, прикрепите клемму заземления заземляющего кабеля антистатического запястья к раме стойки или примите другие меры для заземления антистатического запястья. хорошо обоснован.

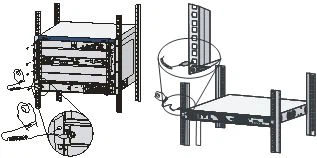

Антистатическое запястье надето, как показано на рисунке 1.

Figure 1 Schematic diagram of wearing an anti-static wrist

Если у пользователя также есть антистатические перчатки, рекомендуется надеть антистатические перчатки перед установкой модуля SFP / SFP + / XFP, а затем надеть антистатическое запястье и убедиться, что антистатическое запястье находится в хороший контакт с поверхностью перчатки.


2. Установите модуль SFP

В процессе установки или извлечения модуля SFP, пожалуйста, не прикасайтесь руками к части золотого пальца модуля SFP.


Поднимите ручку модуля SFP вертикально вверх, держите верхнюю пряжку, сожмите руки SFP-модуля руками и осторожно вставьте ее в слот SFP, пока модуль SFP не соприкоснется с этим слотом (вы можете почувствовать пружины сверху и снизу модуля SFP заклинивают слот SFP), как показано на рисунке 2.


Если модуль SFP плотно установлен, а пространство ограничено, вы также можете использовать пальцы, чтобы аккуратно вдвинуть переднюю часть модуля SFP в слот.

Figure 2 SFP module installation diagram

● Пользователям рекомендуется не снимать защитную резиновую заглушку с оптического порта модуля SFP перед установкой оптоволокна.

● Рекомендуется, чтобы пользователи непосредственно не вставляли модуль SFP с оптическим волокном, вставленным в слот. Пожалуйста, удалите оптическое волокно перед установкой.


3. Отключите модуль SFP

Сначала вытяните волокно, затем потяните ручку модуля SFP вниз в горизонтальное положение, а затем вытяните модуль SFP. Как показано на рисунке 3:

Figure 3 SFP module removal diagram

4. Распространенные ошибки при установке

Figure 4 No antistatic wrist worn when installing or removing the SFP module

Подключение и отключение модуля SFP без надлежащих мер заземления может вызвать проникновение статического электричества в модуль SFP или электронные компоненты в слоте SFP, что может повредить устройство.

Figure 5 Pulling out the SFP module with the handle in the vertical position

Переместите ручку модуля SFP в горизонтальное положение, чтобы освободить крепежную связь между шрапнелью и слотом SFP. Если принудительно вытащить модуль SFP, не потянув за ручку, шрапнель или пряжка в слоте могут быть повреждены.


5. Особые меры предосторожности при установке и извлечении модулей / кабелей SFP +

5.1 Вставить модуль SFP +

Возьмите модуль SFP + в качестве примера (здесь нижняя часть зажимного кольца модуля опущена): вставьте модуль параллельно гнезду. В процессе вставки модуля шрапнель в слоте оказывает на модуль усилие натяжения. Вам нужно слегка прижать модуль SFP + к шрапнели, чтобы направление вставки модуля было параллельным слоту.


Правильный пример: для установленного модуля SFP + должен быть зазор между верхним краем модуля и верхней частью слота во время процесса вставки (см. Увеличенный вид, помеченный знаком √ на рисунке 6); (Вверх), должен быть зазор между нижним краем модуля и нижней частью слота во время вставки.


Пример ошибки: для устанавливаемого модуля SFP + между верхним краем модуля и верхней частью слота в процессе вставки нет зазора (см. Увеличенный вид, помеченный значком × на рисунке 6).

Рисунок 6 Примеры правильной и неправильной установки модулей SFP +

Figure 6 Examples of correct and incorrect insertion of SFP + modules

5.2 Отключите кабель SFP +

Кабель SFP + спроектирован с крюком, который взаимодействует со слотом для карты на слоте, образуя структуру соединения карты. Когда кабель SFP + выдвигается, защелка блокируется слотом карты, чтобы предотвратить случайный выход кабеля SFP +.

Figure 7 Snap-in structure

При отсоединении кабеля SFP + (в качестве примера берется кабель SFP + в горизонтальном направлении), пожалуйста, сначала держите железный футляр кабеля SFP + большим пальцем, а затем потяните вытягивающее кольцо по горизонтальной прямой линии наружу, чтобы отсоединить структура подключения карты. Отключите кабель горизонтально.

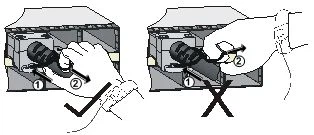

Figure 8 Examples of correct and incorrect removal of SFP + cables

На рисунке 8 слева показан правильный пример: натяжное кольцо и усилие вытягивания кабеля расположены вдоль горизонтальной прямой линии; правильный пример - неправильный: сила вытягивания вытягивающего кольца находится под небольшим углом к горизонтальному прямому направлению, что затруднит вытягивание кабеля и даже повредит структуру карты.
