Функции
● Каналы передачи данных до 11,3 Гбит / с
● Передатчик CWDM DFB и приемник PIN-кода.
● До 10 км на SMF 9/125 мкм
● Место для SFP с возможностью горячей замены +
● Подключаемый оптический интерфейс Duplex LC / UPC
● Металлический корпус для снижения электромагнитных помех.
● Соответствует RoHS и не содержит свинца.
● Поддержка интерфейса цифрового диагностического мониторинга.
● Один источник питания +3,3 В
● Максимальная потребляемая мощность 1,5 Вт.
● Совместимость с SFF + MSA и SFF8472
● Рабочая температура корпуса.
Коммерческий: 0 ~ +70 ℃
Расширенный: -10 ~ +80 ℃
Промышленный: -40 ~ +85 ℃
Информация для заказа
номер части | Скорость передачи данных (Гбит / с) | Длина волны (нм) | Расстояние передачи (км) | Температура (oC) (Операционный случай) |

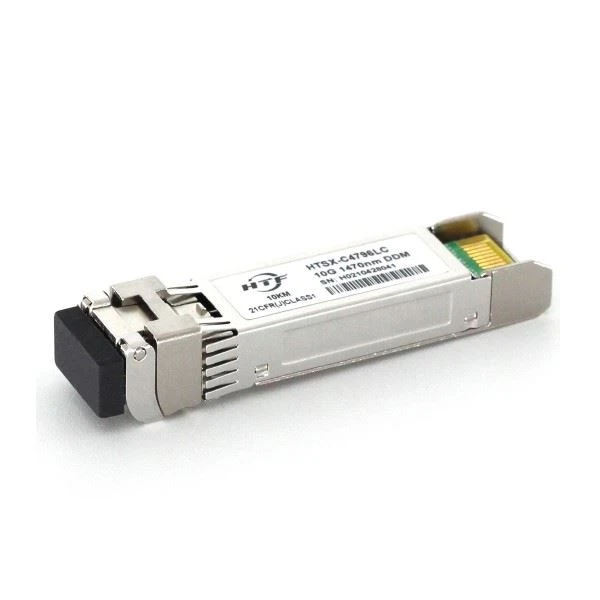

HTSX-C4796LC | См. Выбор длины волны | 0 ~ 70 коммерческих | ||
HTSX-C4796LE | См. Выбор длины волны | -10 ~ 80расширенный | ||
HTSX-C4796LI | См. Выбор длины волны | -40 ~ 85 Промышленное |
Оптические характеристики
Параметр | Условное обозначение | Мин. | Типичный | Максимум | Ед. изм | Примечания |
Передатчик | ||||||
Центральная длина волны | λ | λ -6.5 | λ +6.5 | нм | 1 | |
Ширина оптического спектра | ∆λ | 1 | нм | |||
Коэффициент подавления боковой моды | SMSR | 30 | дБ | |||
Средняя оптическая мощность | PAVG | -6 | -0.5 | дБм | 2 | |
Коэффициент оптического ослабления | ER | 3.5 | дБ | |||
Штраф за передатчик и рассеивание | TDP | 3.2 | дБ | |||
Относительная интенсивность шума | RIN | -128 | дБ / Гц | |||
Маска для глаз передатчика | Соответствует IEEE802.3ae | |||||
Получатель | ||||||
Центральная длина волны | λ | 1270 | 1610 | нм | ||
Чувствительность приемника (средняя мощность) | Сенатор | -14.4 | дБм | 3 | ||
Входная мощность насыщения (перегрузка) | Псат | 0.5 | дБм | |||
LOS Assert | ЛОСА | -30 | дБм | |||
LOS Отказ от утверждения | LOSD | -17 | дБм | |||
LOS Гистерезис | ЛОШ | 0.5 | дБ | |||
