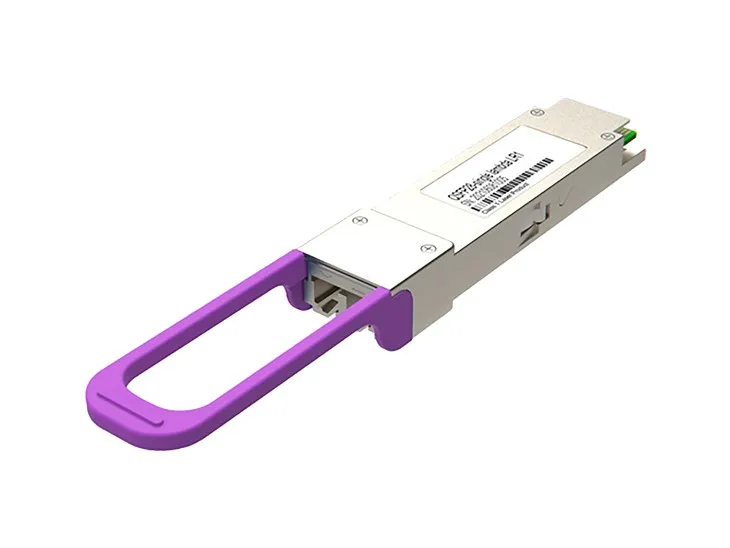

100 Гбит/сQМодуль оптического приемопередатчика SFP28 BIDI 40 км
HTQS-B2930ER/HTQS-B3029ER
Особенности оптического трансивера:
Поддерживает 100GBASE-ER BIDI;
Скорость передачи сигналов по полосе 106,25 Гбит/с с PAM4;
Передача до 40км по SMF;
EML TOSA и APD ROSA;
4x25,78 Гбит/с с электрическим интерфейсом NRZ (CAUI-4);
Высокоскоростной электрический интерфейс ввода-вывода;
Интерфейс I2C со встроенным цифровым диагностическим мониторингом;
Пакет QSFP28 MSA с симплексным разъемом LC;
Одиночный источник питания +3.3 В;
Максимальная потребляемая мощность 4,5 Вт;
Температура рабочего корпуса: от 0 до +70 градусов;
Соответствует стандартам 802.3cu, SFF-8636&SFF-8679;
Соответствует Директиве ЕС 2015/863/EU.
запросить информацию
Стол1- информация о заказе
|
Номер детали. |
Скорость передачи данных |
Лазер |
Волокно Тип |
Расстояние |
Оптический Интерфейс |
Температура |
ДДМИ |
|
ХТКС-B2930ER |
106,25 Гбит/с |
Тх1295/Прием1309 |
СМФ |
40 км |
ЛК |
0~70C |
Y |
|
HTQS-B3029ER |
106,25 Гбит/с |
Тх1309/Рх1295 |
СМФ |
40 км |
ЛК |
0~70C |
Y |
Рекомендуемые условия эксплуатации
Таблица 2-Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечания |
|
Температура рабочего корпуса |
ТК |
0 |
- |
+70 |
степень |
|
|
Напряжение источника питания |
ВКК |
3.13 |
3.3 |
3.47 |
V |
|
|
Ток источника питания |
МТП |
- |
- |
1.3 |
A |
|
|
Максимальная рассеиваемая мощность |
ПД |
- |
- |
4.5 |
W |
|
|
Скорость передачи данных (оптическая) |
ДРо |
- |
106.25 |
- |
Гбит/с |
|
|
Расстояние передачи |
ТД |
- |
- |
40 |
км |
Через SMF |
Оптические характеристики
Таблица 3-Оптические характеристики
|
Передатчик |
||||||
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечания |
|
Центральная длина волны |
CW |
1304.06 |
1304.58 |
1305.1 |
нм |
|
|
1308.61 |
1309.14 |
1309.66 |
нм |
|
||
|
Средняя стартовая мощность |
ПТХ |
1.5 |
- |
7.1 |
дБм |
1 |
|
Амплитуда внешней оптической модуляции (OMAouter) |
ОМАвнешний |
4.5 |
- |
7.9 |
дБм |
TDECQ < 1,4 дБ |
|
3.1+TDECQ |
- |
дБм |
1,4 дБ < TDECQ < TDECQ (макс.) |
|||
|
Передатчик и закрытие дисперсионного глаза для PAM4 (TDECQ) (макс.) |
ТДЕКК |
- |
- |
3.9 |
дБм |
|
|
TECQ(макс.) |
|
- |
- |
3.9 |
дБ |
|
|
|TDECQ-TECQ| (Макс) |
|
- |
- |
2.7 |
дБ |
|
|
Средняя выходная мощность (лазер выключен) |
P0UT-OFF |
- |
- |
-15 |
дБм |
|
|
Коэффициент подавления боковой моды |
СМСР |
30 |
- |
- |
дБ |
|
|
Коэффициент вымирания |
скорая помощь |
6 |
- |
- |
дБ |
|
|
Получатель |
||||||
|
Центральная длина волны |
CW |
1308.61 |
1309.14 |
1309.66 |
нм |
|
|
1304.06 |
1304.58 |
1305.1 |
нм |
|
||
|
Порог урона |
Pурон |
-2.4 |
- |
- |
дБм |
|
|
Средняя мощность приема |
PRX |
-16.2 |
- |
-3.4 |
дБм |
|
|
Мощность приемника (внешний OMA) макс. |
ПОМА_ЛЭН |
- |
- |
-2.6 |
дБм |
|
|
Чувствительность приёмника _OMA |
СЕН _ОМА |
- |
- |
-14 |
дБм |
TECQ < 1,4 дБ |
|
- |
- |
-15.4+}TECQ |
дБм |
1,4 < TECQ < 3,9 дБ |
||
|
Лос-Ассерт |
ЛосА |
-30 |
- |
- |
дБм |
|
|
Лос-де-утверждение |
ЛосДА |
- |
- |
-18 |
дБм |
|
|
Лос Гистерсис |
ЛосХ |
0.5 |
- |
5 |
дБ |
|
