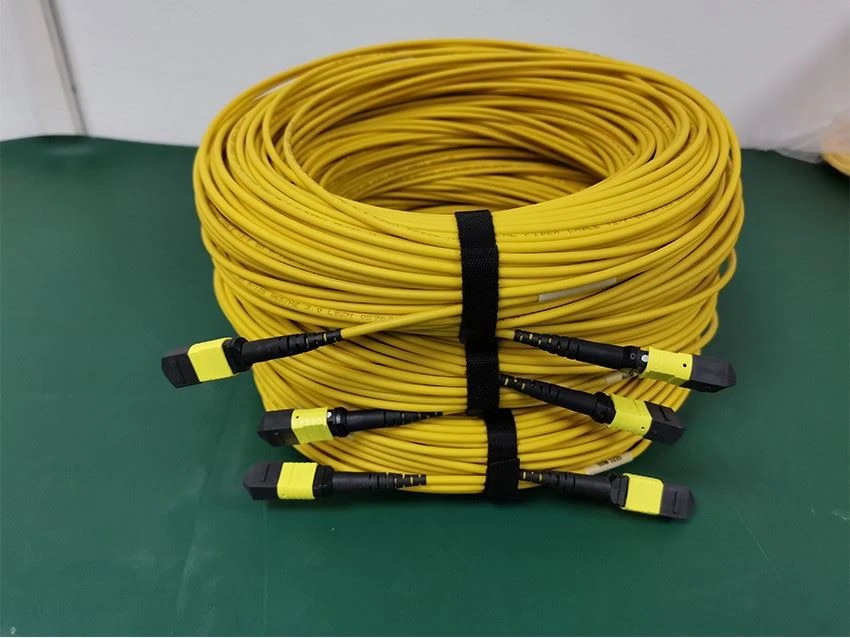

1 м (3 фута) Гнездо MPO - Гнездо MPO 12 волокон OS2 9/125 Одномодовый магистральный кабель, тип B, Elite, LSZH, желтый
Новый оптический кабель для центра обработки данных имеет особую структуру круглого сечения и малого внешнего диаметра, что обеспечивает меньший радиус изгиба магистрального оптического кабеля, что делает хранение и прокладку удобными и быстрыми.
Магистральный кабель MPO, экономичная альтернатива трудоемкой полевой заделке, предназначен для коммутации оптоволоконных кабелей высокой плотности в центрах обработки данных, которые требуют экономии места и уменьшения проблем с прокладкой кабелей
0,35 дБ IL; Гнездо MPO на гнездо MPO; Связочный кабель LSZH 3,0 мм, предназначенный для прямого подключения оптики 40G LR4 PSM, 40G QSFP + PLR4 и центров обработки данных высокой плотности.
Соединительный / магистральный кабель 12F MPO-MPO предназначен для прямого подключения оптики 40G QSFP + SR4, 40G QSFP + CSR4 и 100G QSFP28 SR4 и центров обработки данных высокой плотности.
Соединительный кабель / магистральный кабель 24F MPO-MPO разработан для решения межсоединений 100GBASE-SR10 CXP / CFP, 100GBASE-LR4 и центров обработки данных высокой плотности.
Особенности
● Соединитель Conec MTP® (США), соединитель премиум-класса Senko MPO Plus
● Марки волокна OS2, OM3, OM4 (доступны OM1 и OM2)
● 0,35 дБ Разъем MTP / MPO с низким уровнем потерь Elite, а также стандартные версии 0,6 / 0,75 дБ
● Заводское отключение и тестирование
● Обеспечивает простой переход с 10GbE на 40GbE или 100GbE.
● В качестве опции предоставляются отрывные проушины для защиты концов волокна во время установки.
● Низкие вносимые потери, высокие возвратные потери.
● Многоволоконный соединитель на базе MT, концевые заделки и сборки 4, 8, 12 и 24 оптических соединителей
● Экономичное решение для массового терминирования волокна.
● Разработан для применений SM и MM с низкими и стандартными потерями.
● Доступны варианты круглого, овального кабеля и неизолированной ленты.
● Доступны корпуса с цветовой кодировкой для различения типа волокна, типа полировки и / или класса разъема.
● Хорошая повторяемость и заменяемость.
Доступны три типа полярности:
Тип-A (Прямой)
Тип-B (крест, перевернутый)
Тип-C (кросс-пара, ролловер)
Характеристики
Параметры | Единица измерения | Ценности |
Волоконный режим | - | OS2 9/125 мкм SM |
Польский Тип | - | APC в APC |
Вносимая потеря | дБ | 0,35 дБ макс. (0,15 дБ тип.) |
Затухание на 1310 нм | дБ / км | ≤0.32 |
Куртка OD | мм | 3.0 |
Растягивающая нагрузка при установке | N | 100 |
Рабочая Температура | °C | -10 ~ +70 |
Длина волны | нм | 1310/1550 |
Минимальный радиус изгиба | мм | 10 |
Обратные потери | дБ | ≥60 |
Затухание на 1550 нм | дБ / км | ≤0.18 |
Кабельная куртка | - | LSZH |
Длительная растягивающая нагрузка | N | 50 |
Температура хранения | ℃ | -40 ~ +85 |
Качественные материалы для защиты окружающей среды
Используя самый высокий огнестойкий кабель, высокую термостойкость, низкий дым во время сгорания играет роль защиты окружающей среды высоко.
Номер волокна | Квартира 24 | 36& 48&и 72 | 72 | 96 | 144 |
Диаметр субъединицы (мм) | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 | 2.9±0.1 |
Диаметр кабеля (мм) | (4.2±0.3)x(7.6±0.4) | 9.0±0.3 | 11.2±0.3 | 13.5±0.3 | 17.5±0.3 |
Вес кабеля (кг / км) | (LSZH52) / (ПВХ 44) | (LSZH93) / (ПВХ 86) | (LSZH106) / (ПВХ 96) | (LSZH146) / (ПВХ 135) | (LSZH260) / (ПВХ 224) |
Максимальная нагрузка (IEC794-1) Установка / Работа | 200/80 | 1000N/300N | |||
Температурный режим Эксплуатация& Хранение | -20°C ~70°C | ||||

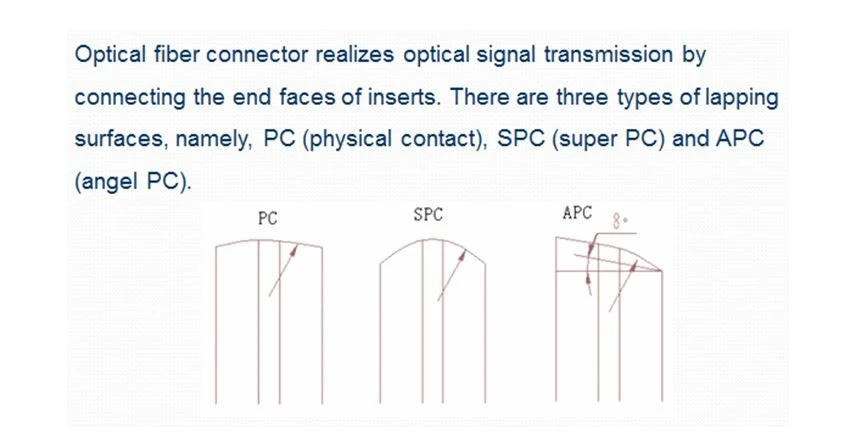

Метод шлифования

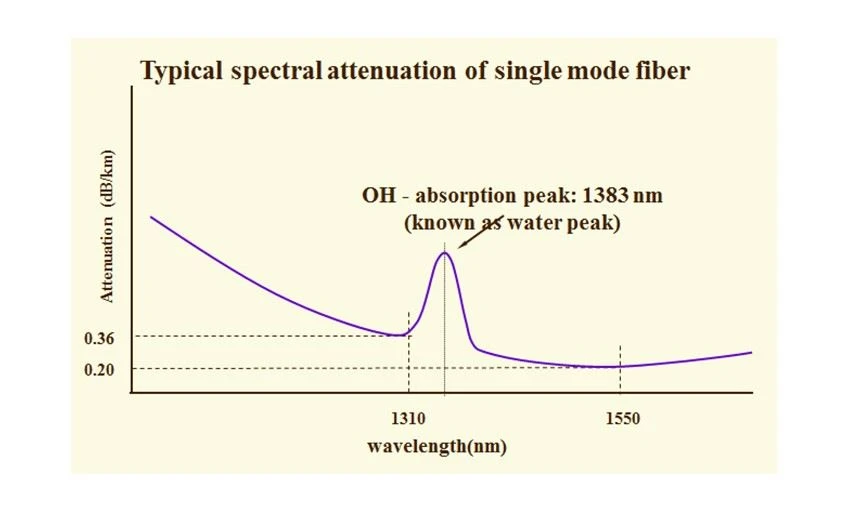

Особенности одиночного режима
Перемычки оптического волокна MPO можно разделить на переходные и непереходные. Существуют различные типы перемычек MPO, включая ленточную перемычку MPO и связку перемычек MPO. Перемычка Po, разветвленная ветвями (круглыми или квадратными), как правило, может передавать от 2 до 24 ветвей оптического кабеля 0.9 или 2.0. Тип разъема определяется заказчиком. Можно выбрать FC, LC, SC, ST и другие типы. Общая длина или длина ответвления перемычки MPO и другие требования могут быть выбраны Заказчиком по выбору&# 39. Все виды перемычек MPO в виде оптоволоконных перемычек MPO, перемычек передачи MPO, типа MTP, перемычки MTP 10 Gigabit, многорежимной перемычки 10 Gigabit, MPO с перемычкой ветвления и других видов перемычек MPO соответствуют требованиям telcordia -gr-326, стандарты IEC и ROHS.
Дизайн пылезащитной крышки
Плотная конструкция пылезащитного колпачка может защитить оптоволоконный разъем от загрязнения и повреждения, а также обеспечить нормальную передачу сетевых сигналов.
Поддерживает сетевое соединение 40G / 100G с высокой плотностью и точностью. Экономия места для проводки и улучшение обслуживания сети
Оптоволоконные соединители используются для соединения оптических волокон там, где требуется возможность подключения / отключения. Из-за процедур полировки и настройки, которые могут быть включены в производство оптических соединителей, соединители часто собираются на оптоволокно на производственном предприятии поставщика&# 39. Однако соответствующие операции сборки и полировки могут выполняться в полевых условиях, например, для завершения длительных циклов на коммутационной панели.
Оптоволоконные соединители используются в телефонных станциях, для проводки в помещениях клиентов и в приложениях за пределами заводов для соединения оборудования и кабелей или для перекрестного соединения кабелей.
часто задаваемые вопросы
В: В чем разница между односторонним и дуплексным оптоволоконным кабелем?
О: Односторонний оптоволоконный кабель состоит из одной жилы из стеклопластикового волокна. Дуплексный оптоволоконный кабель состоит из двух жил из стеклянного или пластикового волокна.
В: Как мне узнать стоимость доставки перед размещением заказа?
О: Чтобы узнать стоимость доставки до размещения заказа, вы можете связаться с нашей службой поддержки клиентов.
В: многомодовый, одномодовый, оптимизированный для лазера - что все это значит?
О: В сегодняшнем мире волоконной оптики&# 39 доступно множество вариантов выбора типов волоконно-оптических кабелей. В зависимости от типа оптоволоконного кабеля и спецификации приемопередатчика для каждой технологии поддерживаются разные расстояния.
Размер сердцевины волокна, требования к полосе пропускания и длины волн приемопередатчика (например, 850 м, 1550 нм) - вот некоторые из соображений при проектировании сети с оптоволокном.
