Особенности

Распределительная коробка MPO имеет много ядер и небольшой объем

Коробка для приложений и распространения

MPO с прямым выходом вентилятором, корпус 0,9 мм

Длина по желанию заказчика

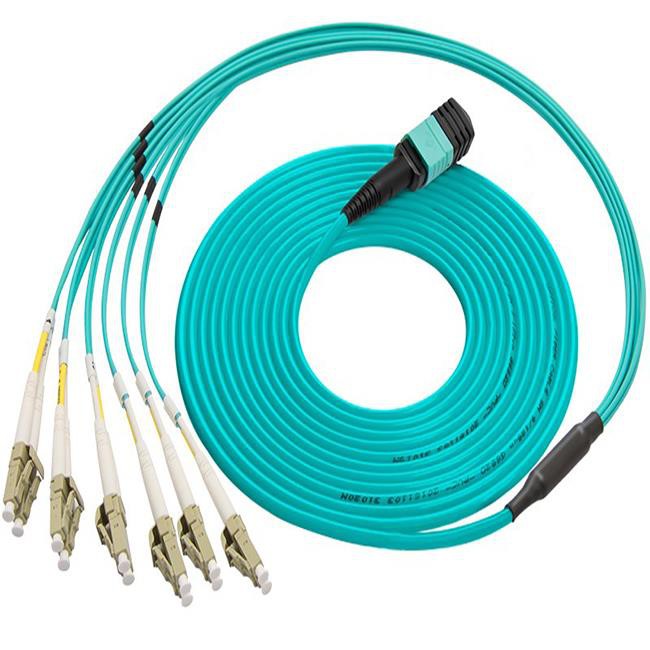

Гнездо MPO для многомодового жгута дуплексного кабеля UPC OM3 LC

Кабели MPO-LC Breakout - лучший выбор для оптоволоконных сетей с высокой плотностью. Он' специально разработан для приложений Fast Ethernet, Fibre Channel, центров обработки данных и Gigabit Ethernet. Этот 12-ти волоконный жгутовый кабель используется для подключения (6) SFP + к панели адаптера MPO и магистрали MPO.

Разъем А	MPO Female (без вывода)	Разъем B	LC UPC Дуплекс
Волоконный режим	OM4 (OM3) 50/125 мкм	Длина волны	850/1300 нм
Разъем MPO IL	0,35 дБ макс. (0,15 дБ тип.)	Разъем LC IL	≤0,2 дБ
Разъем MPO RL	≥20 дБ	Разъем LC RL	≥20 дБ
Затухание на 850 нм	≤2,3 дБ / км	Затухание на 1300 нм	≤0,6 дБ / км
Куртка OD	3,0 мм	Диаметр выхода вентилятора	2,0 мм
Растягивающая нагрузка при установке	100 N	Длительная растягивающая нагрузка	50 N
Кабельная куртка	LSZH	Количество волокон	8 волокон
Рабочая Температура	От -10 ° C до -70 ° C	Температура хранения	От -40 ° C до -85 ° C

Существует много типов перемычек MPO, в том числе ленточная перемычка MPO и связка перемычек MPO. Разветвление перемычки MPO с помощью разветвителя (круглого или квадратного), как правило, позволяет передавать от 2 до 24 ответвлений оптического кабеля с жилами 0,9 или 2,0. Тип разъема определяется заказчиком. Можно выбрать FC, LC, SC, ST и другие типы. Общая длина или длина ответвления перемычки MPO и другие требования могут быть выбраны заказчиком. Все виды перемычек MPO в виде оптоволоконных перемычек MPO, перемычек передачи MPO, типа MTP, перемычки MTP 10 Gigabit, многорежимной перемычки 10 Gigabit, MPO с перемычкой ветвления и других видов перемычек MPO соответствуют требованиям telcordia -gr-326, стандарты IEC и ROHS.

Волоконно-оптические кассеты MTP / MPO HTF - это простое и недорогое решение без сращивания для перехода от многоволоконных кабелей к оптоволоконным патч-кабелям без использования сращивания на косичках.

Эти кассеты MTP / MPO готовы к использованию прямо из коробки и легко подключаются к держателю кассеты HTF 1U для монтажа в стойку.

Классификация

Гибридный соединитель MPO-LC / SC / FC с предварительно заделанной оптическим кабелем означает использование 12- или 24-жильного разъема MPO с одной головкой на одном конце оптического кабеля, в то время как разъем LC / SC / FC используется на другом конце кабеля. оптический кабель. Продукт в основном используется в тех оконечных устройствах или распределительных щитах зоны оборудования, которые необходимо напрямую подключить из магистральной распределительной зоны к системному оборудованию.

Секторное волокно с предварительной заделкой MPO-LC / SC относится к использованию одноголовочного 12- или 24-жильного разъема MPO на одном конце и разъема LC / SC на другом конце. Продукт в основном используется в модульной коробке предварительной оконечной нагрузки для соединения перемычки между предварительно заделанным магистральным оптическим кабелем и оборудованием, чтобы сделать его модульным и обеспечить возможность Plug and Play. По сравнению с традиционной сваркой значительно повышает удобство и эффективность работы.

Модуль передачи MPO в основном используется для разветвления 12-жильного разъема MPO терминала магистрального оптического кабеля MPO на одножильный или двухжильный обычный соединитель. Выход модуля может быть напрямую подключен к выходному порту системного оборудования, порту панели или пользовательскому терминалу с помощью одно- или двухжильного перемычки. Особенность модуля передачи заключается в том, что одноядерный или двухъядерный порт находится на передней панели модуля, можно выбрать 12-портовый симплексный разъем SC и 12-портовый дуплексный разъем LC, а сзади установлены один или два адаптера. Модуль представляет собой патч-корд, который напрямую соединяет переднюю панель модуля с задним адаптером.
