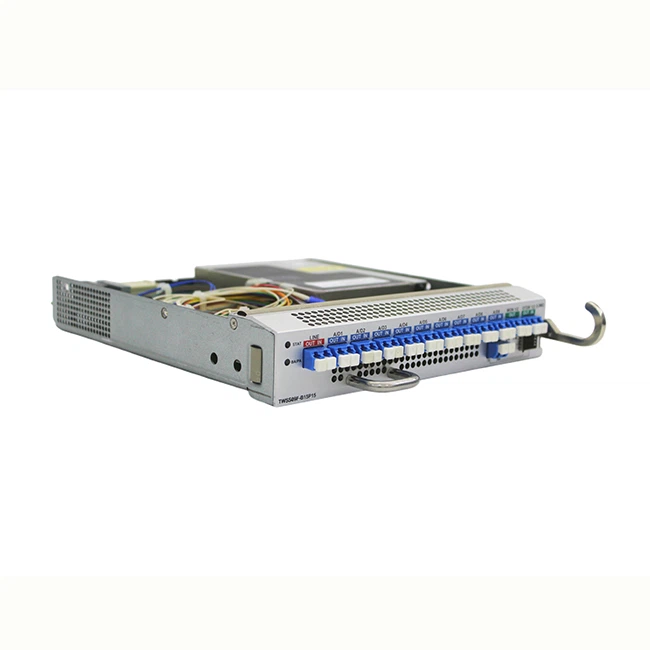

Обзор:
WSS ROADM значительно повышают пропускную способность оптической транспортной системы. Эти модули предлагают гибкую функциональность WSS (избирательное переключение длины волны), позволяющую использовать расширенные реконфигурируемые приложения оптических сетей.
Физические персонажи:
- Создает возможность добавлять-отбрасывать любую длину волны из/в любой порт, обеспечивая максимальную гибкость в распределении длин волн.
- Динамический выбор длин волн добавления-отвода для каждого порта обеспечивает плавное изменение топологии. Девять отдельных портов добавления-отвода позволяют использовать многомерные узлы.
- Выбор разноса каналов 50/100 ГГц
- Беснаправленный и бесцветный
- Настраиваемое пользователем очень гибкое управление
- Встроенный VOA высокого разрешения
- Встроенный усилитель и предварительный-усилитель.
- Быстрое переключение каналов
- Интегрированный мониторинг оптического канала
- Высокопроизводительная дальнемагистральная/региональная оптическая сеть.
Техническая спецификация:
|
Параметр |
Мин. |
Маx. |
Единица |
|
|
Конфигурация порта |
Твин 1x9 |
|||
|
Количество портов |
2 x 1 общий, 2 x 9 портов ввода/вывода, 2 порта Mon, 2 порта OTDR |
|||
|
Рабочий диапазон WL |
Центр крайнего канала 50 ГГц |
191.50 - 196.25 |
ГХЗ |
|
|
Непрерывная полезная область в рабочем диапазоне |
191.475 – 196.275 |
ГХЗ |
||
|
Рабочий диапазон WL |
1528.773~1566.73 |
нм |
||
|
Полоса пропускания/полоса задерживания |
± (6,25n-12,5), n=8 (эквивалент 12,5 ГГц для канала 50 ГГц). |
ГХЗ |
||
|
Полоса пропускания канала 0,5 дБ |
± (6,25n-11) n=8 (эквивалентно ±14 ГГц для канала 50 ГГц). ПРИМЕЧАНИЕ. 0,5HBW измеряется только при уровне 0 дБ.) |
ГХЗ |
||
|
Полоса пропускания канала 3,0 дБ |
± (6,25n-9) n=8 (эквивалентно ±16 ГГц для канала 50 ГГц) |
ГХЗ |
||
|
ILoss (Добавить в BA In) |
2.5 |
8.0 |
дБ |
|
|
ILoss (PA Out to Drop) |
2.5 |
8.0 |
дБ |
|
|
DROP PORT Изоляция |
30 |
дБ |
||
|
ДОБАВИТЬ изоляцию ПОРТА |
30 |
дБ |
||
|
Возвратная потеря |
40 |
дБ |
||
|
Динамический диапазон VOA |
0 |
15 |
дБ |
|
|
Разрешение настройки VOA |
0.1 |
дБ |
||
|
Точность затухания |
Затухание до 10 дБ |
-1 |
+1 |
дБ |
|
Затухание 10,1–15 дБ |
-1.5 |
+1.5 |
дБ |
|
|
Время ответа |
< 2dB step |
1400 |
РС |
|
|
< 15dB step |
2000 |
РС |
||
|
Переключение портов |
3000 |
РС |
||
|
бакалавр |
Усиление: 10~20 дБ, Макс. выход: 20 дБм, NF<5,5 дБ |
|||
|
Пенсильвания |
Усиление: 15–25 дБ, 20–30 дБ, Макс. Выход: 16 дБм, шум <5,5 дБ |
|||
|
Размер |
216 (W) X 254 (D) X 42 (H) |
мм |
||
|
Среда |
Рабочая температура |
-10 ~ 60 |
степень |
|
|
Температура хранения |
-40 ~ 80 |
степень |
||
|
Относительная влажность |
5–95 % Без-конденсации |
|||
|
Потребляемая мощность |
Меньше или равно 80 |
W |
||
