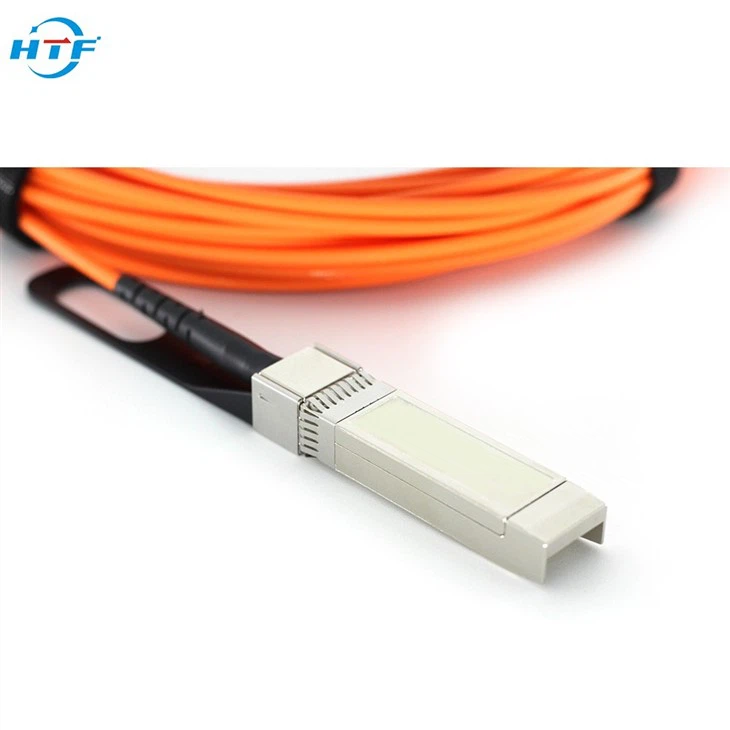

Совместимый активный оптический кабель 10G SFP+. Особенности:
Поддержка приложения Fibre Channel 10GBASE-SR/10G
Соответствует электрическому стандарту SFP+ MSA SFF-8431
Соответствует SFP+ Mechanical MSA SFF-8432
Мультискорость до 11,3 Гбит/с
Дальность передачи до 300 м.
+3одиночный источник питания 0,3 В
Низкое энергопотребление
Температура рабочего корпуса Коммерческий: от 0 градуса до +70 градуса
Соответствует RoHS
Защита паролем для A0h и A2h
Возможность подключения 10G для центров обработки данных
Протестировано на хост-устройствах для обеспечения совместимости
Абсолютные максимальные значения
Таблица1- Абсолютных максимальных рейтингов
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечания |
|
Напряжение питания |
Вкк3 |
-0.5 |
- |
+3.6 |
V |
|
|
Температура хранения |
Ts |
-10 |
- |
+70 |
степень |
|
|
Рабочая влажность |
относительной влажности |
+5 |
- |
+85 |
% |
1 |
|
Порог повреждения приемника |
П РДМГ |
+3.4 |
- |
- |
дБм |
|
Примечание: 1 Отсутствие конденсата
Рекомендуемые условия эксплуатации
Таблица 2- Рекомендуемые условия эксплуатации
|
Параметр |
Символ |
Мин. |
Типичный |
Макс. |
Единица |
Примечания |
|
Температура рабочего корпуса |
TC |
0 |
- |
+70 |
степень |
|
|
Напряжение источника питания |
Вкк |
3.14 |
3.3 |
3.47 |
V |
|
|
Ток источника питания |
ICC |
- |
- |
150 |
мА |
|
|
Рассеяние мощности |
ПД |
- |
- |
0.6 |
W |
|
|
Битрейт |
БР |
|
10.3125 |
- |
Гбит/с |
|
|
Радиус изгиба волокна |
руб. |
3 |
- |
- |
см |
|
Электрические и оптические характеристики
Таблица 3- Электрические характеристики
|
Параметр |
Символ |
Мин. |
Тип. |
Макс. |
Единицы |
Примечания |
|
|
Передатчик |
|||||||
|
Дифференциальный вход даты |
Вин,ПП |
200 |
- |
1600 |
мВ |
|
|
|
Входной дифференциальный импеданс |
ЗИН |
90 |
100 |
110 |
Ω |
|
|
|
Передача_Ошибка |
Нормальная операция |
ОБЪЕМ |
0 |
- |
0.8 |
V |
|
|
Ошибка передатчика |
ВОХ |
2.0 |
- |
ВКК |
V |
|
|
|
Передача_Отключить |
Нормальная операция |
ВИЛ |
0 |
- |
0.8 |
V |
|
|
Лазерное отключение |
ВИХ |
2.0 |
- |
VСС+0.3 |
V |
|
|
|
Получатель |
|||||||
|
Дифференциальный вывод данных |
Воут |
370 |
- |
1600 |
мВ |
|
|
|
Выходной дифференциальный импеданс |
ZD |
90 |
100 |
110 |
Ω |
|
|
|
Прием_ЛОС |
Нормальная операция |
ОБЪЕМ |
0 |
- |
0.8 |
V |
|
|
Потерять сигнал |
ВоХ |
2.0 |
- |
ВКК |
V |
|
|
